Kabel Twisted Pair

Kabel Pasangan Berpiuh

Kabel Twisted Pair ialah jenis kabel rangkaian yang paling banyak digunakan dalam sistem rangkaian komputer masa kini, terutamanya dalam Local Area Network (LAN). Kabel ini dinamakan “twisted pair” kerana wayar di dalamnya dipintal secara berpasangan untuk mengurangkan gangguan isyarat.

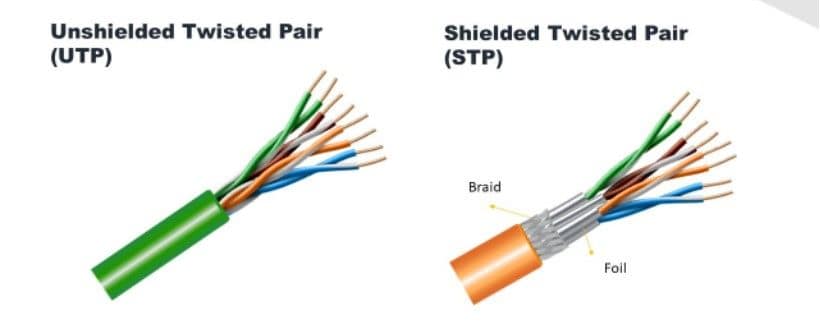

Terdapat dua jenis utama kabel twisted pair, iaitu:

UTP (Unshielded Twisted Pair)
STP (Shielded Twisted Pair)

Struktur Asas Kabel UTP

Kabel UTP terdiri daripada:

8 wayar tembaga
Wayar tersebut dipintal menjadi 4 pasangan (pair)
Setiap pasangan mempunyai warna dan jalur tertentu untuk memudahkan penyusunan

Pemintalan wayar ini membantu:

Mengelakkan gangguan antara pasangan wayar (crosstalk)

Mengurangkan gangguan elektromagnet (EMI)

Susunan Sambungan Kabel

boleh disambung dengan cara yang berbeza bergantung kepada jenis peranti yang ingin dihubungkan. Sambungan ini ditentukan oleh susunan warna wayar pada kedua-dua hujung kabel dan memainkan peranan penting dalam memastikan komunikasi rangkaian berfungsi dengan betul.

Secara asasnya, terdapat dua jenis sambungan utama kabel UTP, iaitu:

Cross Cable
Straight Cable

Fungsi Kabel UTP

Antara fungsi utama kabel UTP ialah:

Menyokong komunikasi data berkelajuan tinggi
Menghantar data dalam rangkaian komputer
Menyambungkan peranti seperti komputer, switch, router dan access point

1. Straight Cable (Straight-Through Cable)

Straight Cable ialah sambungan kabel UTP yang menggunakan susunan warna yang sama pada kedua-dua hujung kabel, sama ada:

T568A – T568A
atau
T568B – T568B

Kegunaan Straight Cable:

Straight cable digunakan untuk menyambungkan peranti yang berlainan jenis, contohnya:

Komputer ➝ Switch
Komputer ➝ Hub
Router ➝ Switch

Ciri-ciri Straight Cable:

Mudah dibuat
Paling kerap digunakan dalam rangkaian LAN
Sesuai untuk sambungan harian di makmal atau pejabat

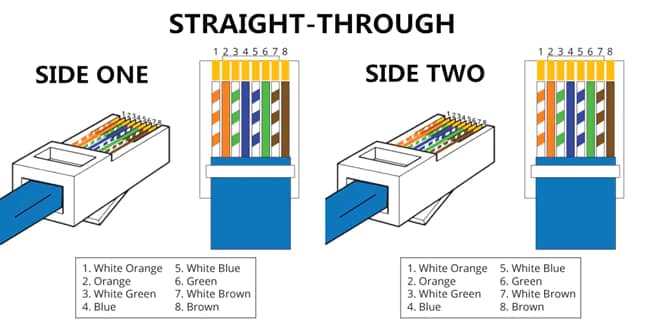

Susunan bagi Kabel Straight

2. Cross Cable (Crossover Cable)

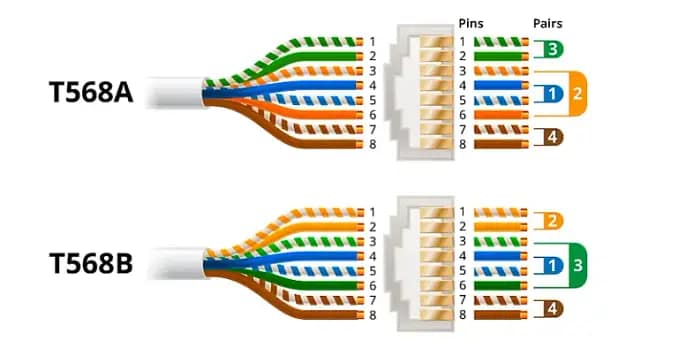

Cross Cable ialah sambungan kabel UTP yang menggunakan susunan warna yang berbeza pada setiap hujung kabel, iaitu:

Satu hujung menggunakan T568A
Satu hujung lagi menggunakan T568B

Susunan ini menyebabkan beberapa wayar “bersilang” (cross), membolehkan data dihantar dan diterima secara terus antara peranti.

Kegunaan Cross Cable:

Cross cable digunakan untuk menyambungkan peranti yang sama jenis, contohnya:

Komputer ➝ Komputer
Switch ➝ Switch
Hub ➝ Hub

Ciri-ciri Cross Cable:

Kurang digunakan dalam rangkaian moden
Digunakan apabila tiada peranti perantara
Memerlukan susunan warna yang tepat
